FCB/FPC 等离子清洗效果检测方案
2021-06-17

为什么(FPC/PCB)需要做等离子处理?

在电路板(FPC/PCB)出货前,会用等离子做一次表面清洁。常规情况下电路板的下游客户会对产品进行来料检验,如打线测试(Wire Bonding Test),拉力测试(Wire Pull Test)等,在没有做表面清洁的时候,常常会有一些污染导致测试不通过。为避免以上的问题,在出货前做表面等离子清洁,在这个日益追求品质的年代已成趋势。

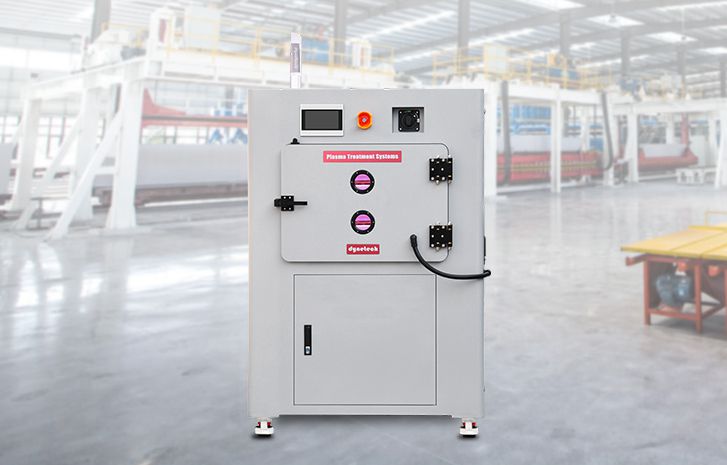

真空等离子清洗机


真空等离子清洗原理:

在真空腔体里,通过射频电源在一定的压力情况下起辉产生高  能量的等离体,继而通过等离子体轰击加工面对象表面,产生微观上面剥离效果(调整等离子轰击时间就可以调整剥离深度,等离子的作用是纳米级的,所以不会损坏加工对象),以达到作业目的。

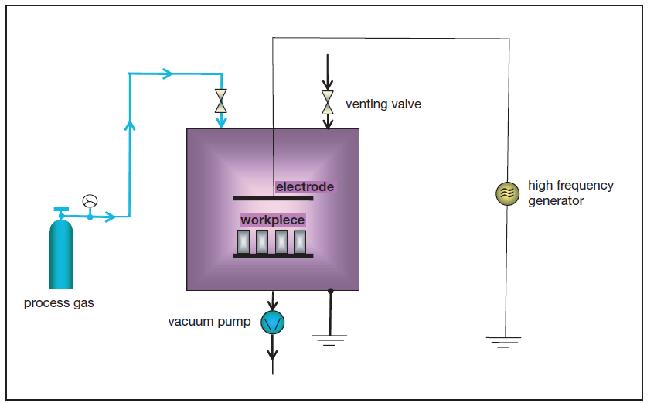

 等离子清洗机清洗原理

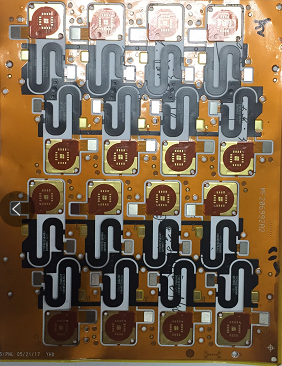

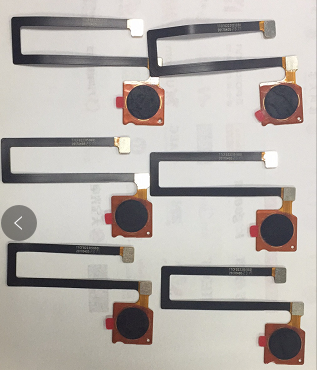

(FPC/PCB)产品要求:

1.产品材质:FPC,上面有粘黄胶;

2.达因值达到34↑;

3.处理时效性达到1周↑

4.用吸塑盒进行出货前处理,吸塑盒不能有静电及变形等不良



处理后的检测效果报告:

检测仪器:接触角测量仪

接触角测量仪SDC200

1.处理前达因值:32达因笔↓,处理后达因笔达到40↑


2.处理前接触角达到80度,处理后接触后达到20度;

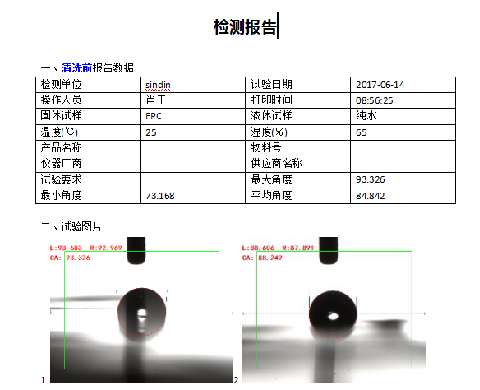

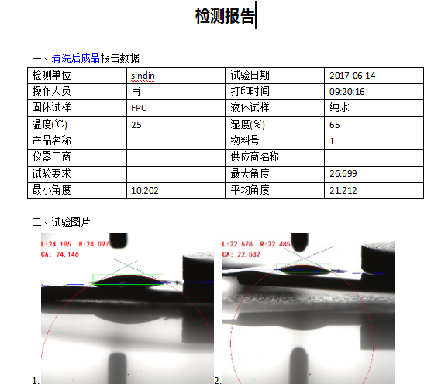

接触角测量仪检测报告

3.处理时间:120S(时间还可以再优化)

4.功率:300W

5.气体:氧气


产品时效性-影响因素:

      因为等离子处理表现在化学变化和物理变化。物理变化时,是将材料表面改性粗化,蚀刻后表面的突起物增多,增加表面积。如果暴露在有污染的空气中,混入灰尘、油污、杂质,表面能会逐渐减低。化学变化时,等离子处理时会引入含氧极性基团,如羟基和羧基,这些活性分子具有时效性,容易与其它物质发生化学变化,处理后表面能保留的时间不好确定。

     不同的气体、功率、处理的时间、放置环境对材料表面时效性都会有影响。

     FPC产品清洗后经验证的时效性为:1周(用接触角测量数据进行确认,接触角值越小,达因值越高)
