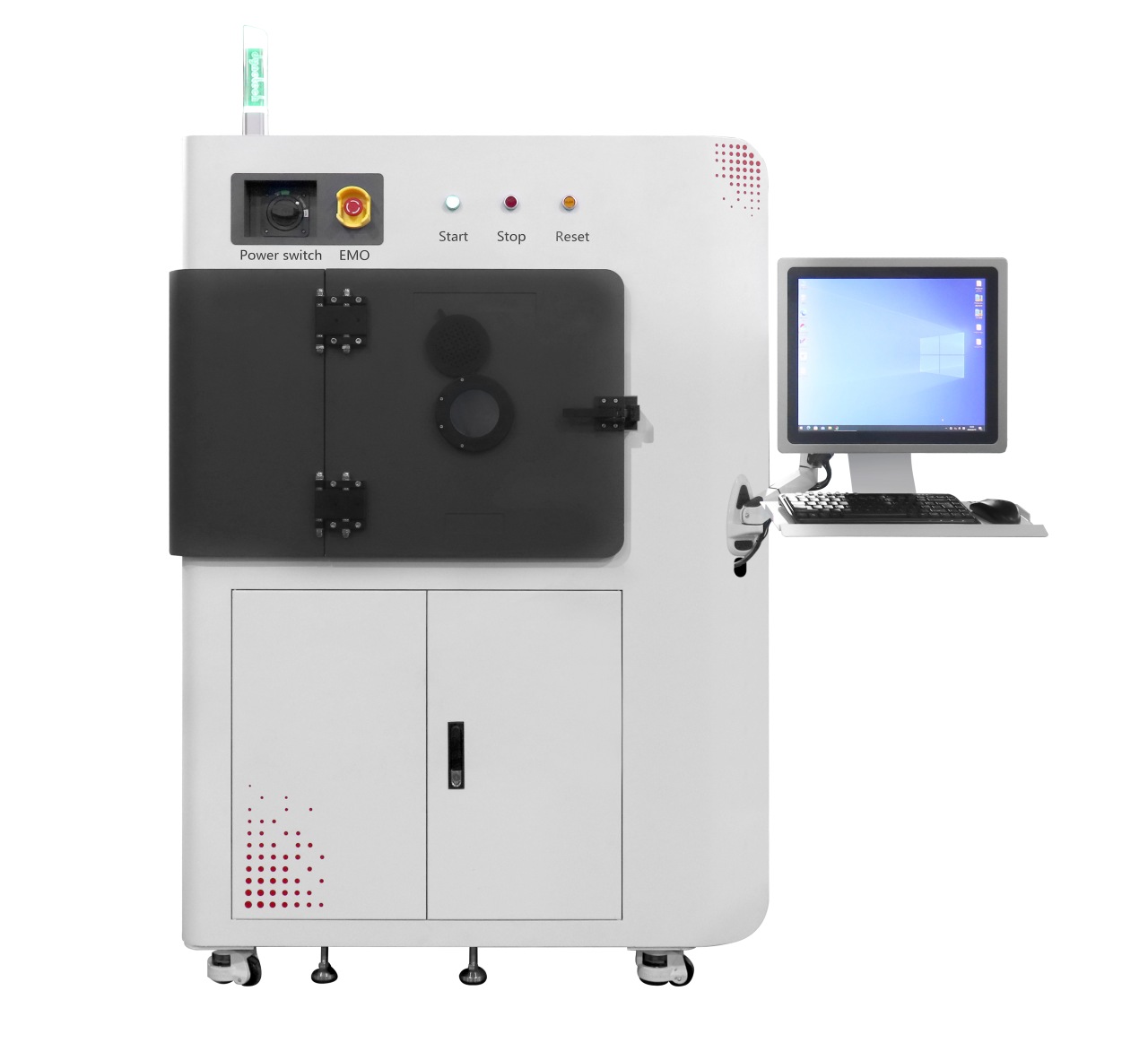

在封装行业中，Plasma Cleaning等离子清洗是一种先进的清洗技术，它可以通过改性表面，增强粘合、去除污染物，增强表面附着力、增强产品的质量、提高良率、降低成本和提高生产效率等方面，为封装过程提供更好的环境和条件。
①改性表面
Plasma Cleaning等离子清洗可以有效地改性封装材料的表面，使其表面能得到提高，从而增强材料的亲水性，有利于后续封装过程的进行。
②增强粘合
Plasma Cleaning等离子清洗可以通过表面改性来增强封装材料之间的粘合性能。在封装过程中，胶粘剂的使用是必不可少的，而等离子清洗可以有效地活化材料表面，提高胶粘剂的润湿性和粘附力，从而增强封装材料的粘合效果，提高产品的可靠性和稳定性。
③去除污染物
在封装过程中，硅芯片表面的氧化物、金属杂质等污染物会对产品的质量造成严重的影响。而Plasma Cleaning等离子清洗可以通过高速粒子束流和活性粒子的作用，去除硅芯片表面的氧化物和金属杂质，从而保证产品的质量和可靠性。
④降低成本
首先，Plasma Cleaning等离子清洗可以有效降低不良品导致的浪费，提高了材料的利用率。其次，由于清洗过程的高效性和节能性，可以减少相应的清洗费用和能源消耗，从而实现生产成本的降低。
⑤提高生产效率
Plasma Cleaning等离子清洗可以实现连续化、自动化的生产过程，减少了生产线上的人工干预，节省了大量时间成本和人力成本。同时，清洗过程对材料表面的改性和清洁作用也可以提高后续封装操作的效率，进一步提高了生产效率。
随着科技的不断发展，等离子清洗技术也将不断完善和进步，为封装行业的发展提供更加有力的支持。
